【摘 要】［目的］为探索科技期刊高质量插图的编排方法，打破单一作图软件的局限性，提高作图效率和质量。［方法］针对科技期刊各类插图的特点，结合《中国果树》工作实践，综合运用Excel、Word、PowerPoint、Photoshop、Adobe Illustrator等常用软件进行标准化、规范化制图。结果：采用该技术制图，可保证大部分插图为矢量图，能与常用的排版软件如方正飞翔、InDesign等完美地结合。［结论］该插图制作方法操作简便快捷，效率更高，提高了期刊论文的编排质量。
【关键词】科技期刊；Excel；WORD；POWERPOINT；Photoshop；Adobe Illustrator；插图；制作
插图作为形象化的语言，在科技论文中被广泛采用。据有关数据统计，在现代科技论文中每1000字就会有1幅插图出现，而且所占比例有相对上升趋势[1]。插图的编辑加工关系到期刊的出版质量，应引起编辑的高度重视[2-3]。科技期刊论文中的插图包括折线图、柱状图、流程图、三维立体图以及各种专业软件导出的与试验相关的插图，如Design-Expert、MeV、SPSS等专业软件导出的响应面图、热图、聚类图等。由于作者的偏爱或对插图规范化要求不太了解，所提供的插图字体大小、线条粗细等不一致、不规范，或分辨率等不符合出版要求[1,4]，往往需要编辑采用合适的制图软件进行加工处理。
科技期刊常用的制图软件有Photoshop[5-7]、CorelDRAW[8-10]、Adobe Illustrator[11]、Visio2003[12]、AutoCAD、ChemSketch[13]等，以及辅助作图软件PowerPoint、AdobeAcrobat、MathType[14]等，这些软件拥有各自的特点和优势，但有些软件操作较复杂，作者和编辑难以掌握，且制图过程中容易出错。为此，《中国果树》（以下简称本刊）经过多年工作实践，根据图片类型综合运用Excel、Word、PowerPoint、Photoshop、Illustrator等常用软件进行标准化制图，保证大多数制作的插图格式为PDF或EPS矢量图，能与常用的排版软件如方正飞翔、InDesign等完美地结合，打破了单一作图软件的局限性，提高了作图效率和质量。在本刊实现Word排版+InDesign组版[15]的基础上，可直接选择性粘贴Excel绘制的插图（增强型图元文件），确保输出的插图为矢量图，直观明了、操作简单，且不需用其他软件转图。现将其操作要点及其优势简介如下，供同行参考。
1 利用Excel、Word制图
作者来稿中多数为Word文件，文中折线图、柱形图、饼图等常为Excel绘制，但作者提供的折线图、柱形图等平面图，在线条粗细、字体大小、图例等方面都不尽相同，无统一标准，故需要按本刊标准进行修改、加工。这类插图均可使用Excel软件制作，插图按标准做好后另存为PDF格式文件，在方正飞翔、InDesign等排版软件中置入即可；本刊使用Word软件排版，可直接利用Word的选择性粘贴功能实现矢量图插入，操作简单，编辑和作者容易掌握。
1.1 制作流程
使用Excel作图，按期刊的标准化要求设置图片的大小、线型、字体、字号，并调整好坐标轴标题、图例等。复制Excel制作好的图片，然后打开Word文档，将光标移至该插图的位置，选择“粘贴”命令→选择性粘贴→图片（增强型图元文件）（图1），采用Word排版时确定后即操作完成。若期刊采用方正飞翔、方正书版、InDesign等其他软件排版，可通过Excel将制好的插图另存为PDF格式，在排版软件中置入即可。

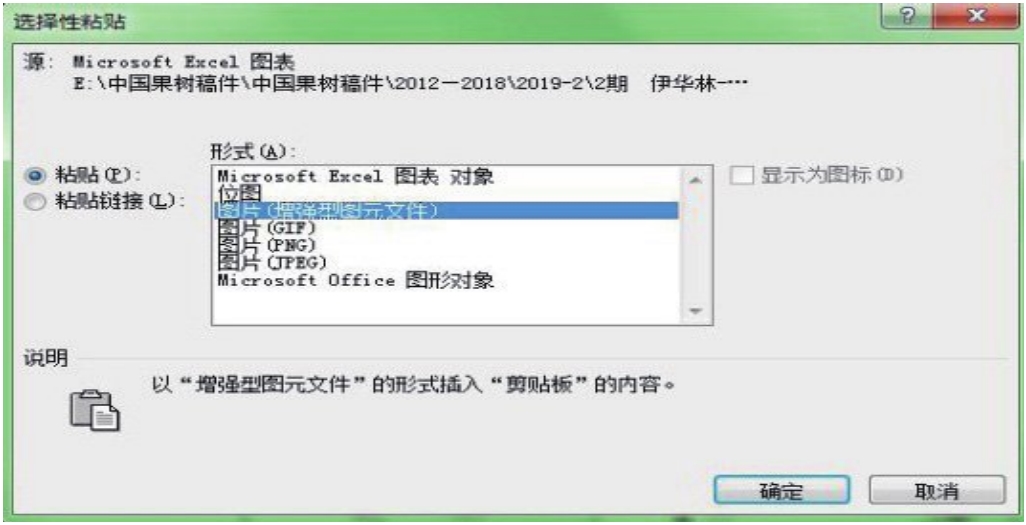

图1 Word中选择性粘贴方法
注意事项：使用Word软件排版时，插图在选择性粘贴后为可见、可缩放图片，但切记不可放大或缩小，以免插图中线型、字体、字号随之变化；插图若有改动，必须在Excel中修改，再执行上述操作。
1.2 效果对比
通过上述方法获得的图片为EMF格式的矢量图（图2右侧图），其线条、文字更加清晰，在整篇文章转为PDF后插图不变形、不失真，印刷效果精美。由于该类图片在科技期刊中占大多数，采用该方法可很大限度地提高作图效率。

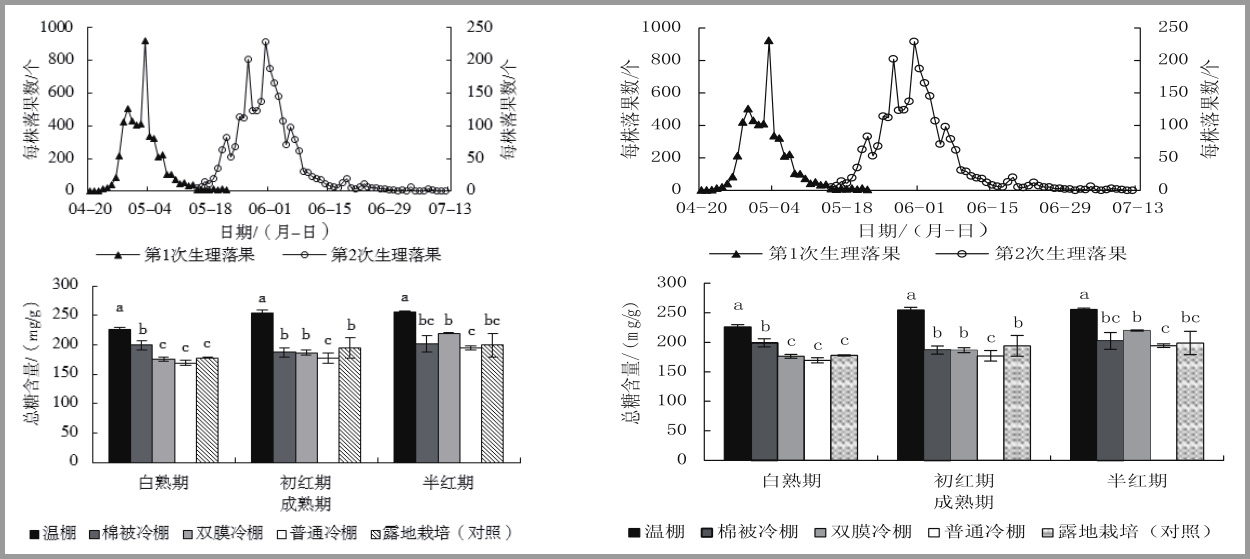

图2 利用Excel制作的折线图和柱形图
注：左图，图片方式粘贴；右图，选择性粘贴（emf格式）
2 利用Excel、PowerPoint制作三维立体图
在科技期刊中会有少量的三维立体图，使用专业软件绘制的立体图，作者按期刊插图参数要求另存为PDF或EPS格式即可使用（或用Adobe Illustrator简单处理）；部分立体图作者使用Excel软件绘制完成，该类图若采用上述折线图的方法制作，图片分辨率低，达不到出版标准，可综合应用Excel、PowerPoint软件获得矢量图。
2.1 制作流程
先用Excel作图，插图各项参数按期刊的标准化要求设置。再用PowerPoint另存为增强型Windows元文件：新建PowerPoint，删除所有文本框，将Excel制作好的插图复制，粘贴到PowerPoint中，选中插图另存为增强型Windows元文件（图3）。Word排版时，将其复制、粘贴即可。同样若非Word排版，可将增强型图元文件（。emf）插图粘贴至Word后，另存为PDF格式。该方法制作的图片若有改动，也必须在Excel中修改后再另存。

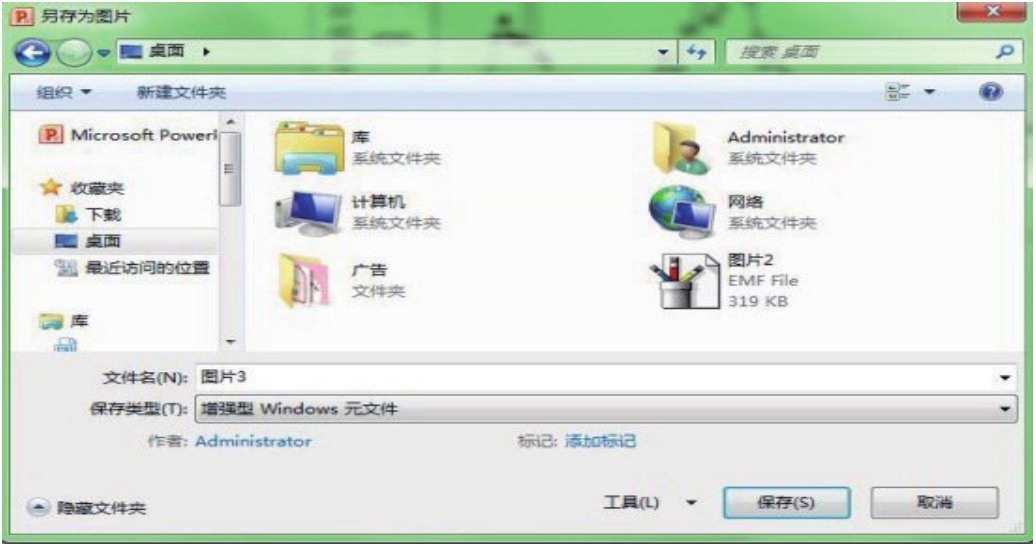

图3 PowerPoint另存为增强型Windows元文件
2.2 效果对比
与采用平面图方法制作的三维立体图相比，该方法制作的图片为矢量图（图4），分辨率高，符合出版要求，且简单易学。

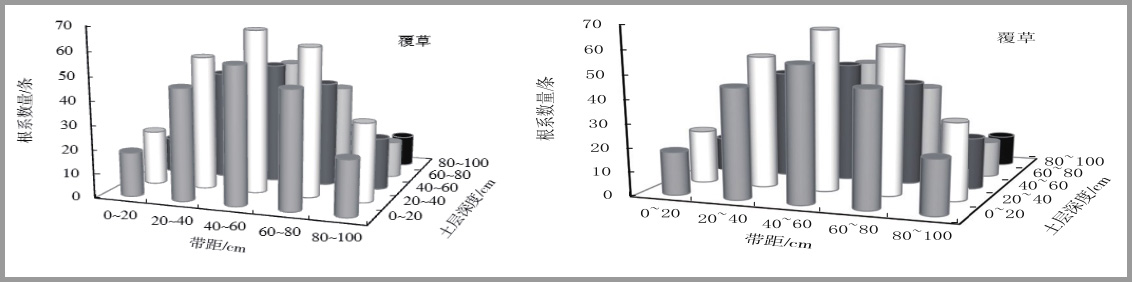

图4 利用Excel和PowerPoint制作的三维立体图
注：左图，图片方式粘贴；右图，PowerPoint另存的增强型Windows元文件
3 利用Photoshop处理插图
科技期刊中还存在部分位图，如电泳图，作者提供的该类插图字体、字号、清晰度等一般不符合本刊出版标准，可选择Photoshop进行编辑加工。另外，使用CorelDRAW软件也可完成Photoshop的处理效果，不再赘述。
3.1 制作流程
针对插图大小、字号、字体、清晰度等不符合出版标准的位图，可用Photoshop进行编辑加工，包括亮度、对比度、图像大小、画布大小、分辨率、文字等。本刊插图（半栏图）要求宽8.0cm，字体为方正书宋简体，六号字，分辨率不低于300dpi，具体操作方法同常规。图片编辑完成后，另存为PDF或EPS文件即可。另外，仅需添加文字说明的位图，也可以直接在Word中通过添加文本框来实现，该方法更加方便、直观。
3.2 效果对比
采用Photoshop加工的图片（图5），可保证其文字、线条部分为矢量图，提高了插图的清晰度，且符合出版标准。

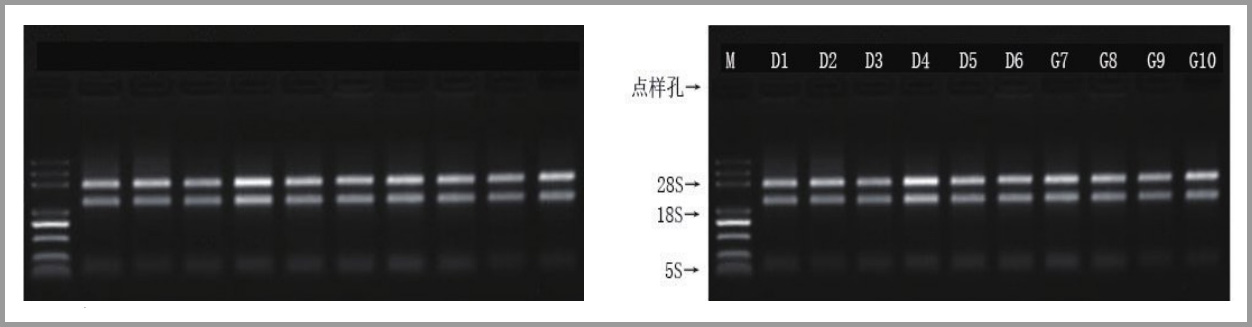

图5 Photoshop加工的电泳图效果比较
注：左图，原图；右图，Photoshop加工后
4 利用Illustrator处理矢量图
科技期刊中还存在一些用专业软件制作的矢量图，如聚类图、色谱图、热图、响应面图等，作者提供的该类插图存在大小、字体、字号、线型等不符合本刊出版标准的现象，可选择Illustrator软件进行简单的编辑加工。
4.1 制作流程
针对专业软件制作的矢量图（PDF或EPS格式），Illustrator软件多数能自动识别，矢量图导入软件后可直接编辑加工[16]，通过修改插图大小、字体、字号、描边等获得符合出版标准的插图（本刊插图（半栏图）要求宽8.0cm，字体为方正书宋简体，六号字，线型0.5磅），具体操作方法同常规，再另存为PDF或EPS文件。
4.2 效果对比
利用Illustrator软件加工的矢量图（图6），其插图大小、文字（字体、字号、斜体等）及线型等均符合期刊要求，另存为PDF后仍为矢量图，分辨率高，达到了出版标准，且步骤简单，效果明显。

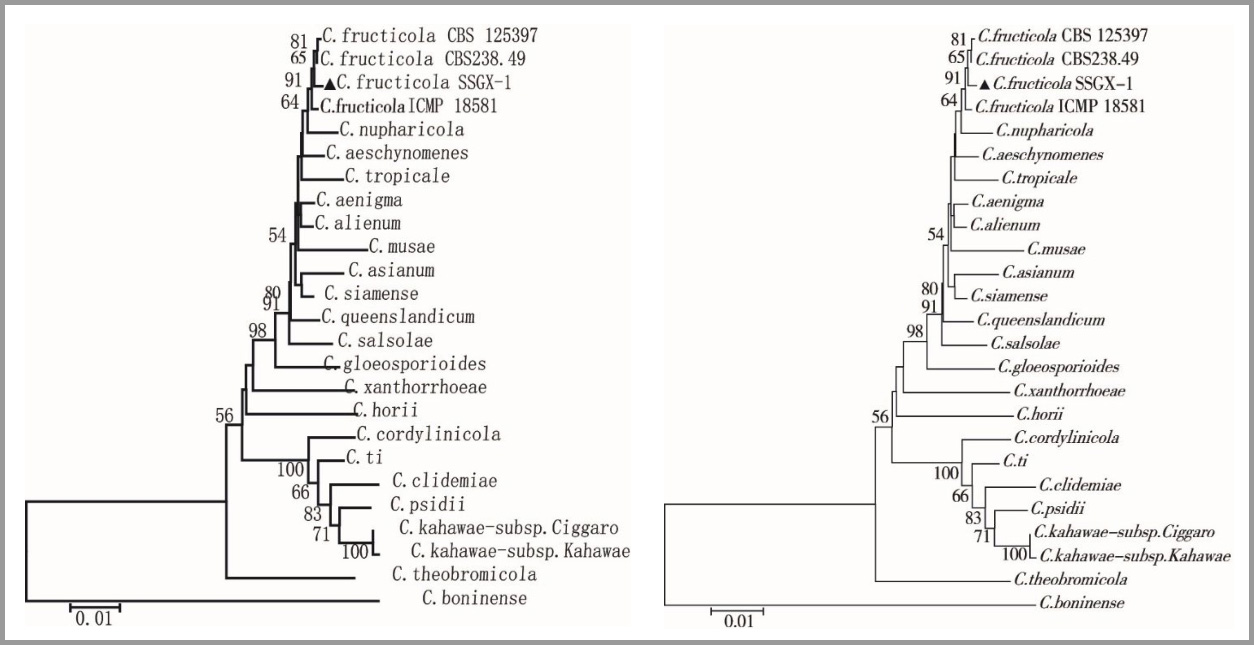

图6 用 Adobe Illustrator软件加工后的聚类图
注：左图，原图；右图，Adobe Illustrator加工后
5 结语
科技期刊中的插图发挥着不可忽视的作用，是提升刊物质量的亮点之一。本刊多年插图制作实践证明，综合运用Excel、Word、PowerPoint、Photoshop、Illustrator软件进行制图，打破了单一作图软件的局限性，实现了高效率、高质量制图，输出的PDF、EPS或EMF格式插图，可与常用排版软件完美结合，满足各种排版软件对插图格式的需求。另外，在《中国果树》插图编辑实践中，我们体会到，编辑要结合所在科技期刊的学科背景，深入了解作者使用的数据分析工具和制图方法，并与稿件插图后期加工处理有机结合起来，才能获得优质的原始插图，提升刊物的整体编辑质量。作者贡献声明：岳英：设计论文框架，收集、整理资料，绘制图谱，撰写与修订论文；郝红梅：审校论文；赵进春、邢义莹、杜宜南：参与论文修订；胡成志：指导研究设计，修改研究框架，论文最终版本修订。
