作 者：蔡成军 建筑材料工业技术情报研究所《水泥》编辑部， 北京市朝阳区管庄东里甲1号 100024;周光军 建筑材料工业技术情报研究所网络发展中心， 北京市朝阳区管庄东里甲1号 100024;张 迪 建筑材料工业技术情报研究所《水泥》编辑部， 北京市朝阳区管庄东里甲1号 100024。
摘 要:【目的】提高期刊制图的效果和工作效率，促进期刊制图规范化。【方法】 在制图工作中，应结合期刊版面的特点，制定完善的制图规范，从而统一期刊的制图风格，在工作中应注意总结CorelDRAW的应用技巧、积累图例样本，也应掌握其他制图软件的使用方法，做到协同运用多种制图软件制图，通过对制图软件功能的深入研究，提高工作效率和质量。【结果】 期刊制图规范得到统一，工作质量和效率得到提升。【结论】 CorelDRAW在期刊制图工作中存在很多需要掌握的功能技巧，需要制图编辑不断发掘。
关键词: CorelDRAW 规范化 技巧 应用 兼容性 自定义设置 自动描图功能
插图是科技期刊必不可少的辅助表述手段，同时，期刊制图能力也是编辑力的一种体现，是期刊的整体实力的组成部分，提升制图能力也是提升期刊出版编辑力的一个方面。CorelDRAW作为常用制图软件，在科技期刊制图工作中得到了普遍的应用，其详细的应用方法、制图流程、对不同来源插图的处理以及文件的输出等方面已有介绍，也有CorelDRAW与其他软件的配合使用，以及应用技巧方面的探索。但对CorelDRAW的规范化设置以及自定义设置等方面的介绍还不多，笔者认为，制图编辑可以结合自身刊物特点，设置统一的制图规范，这样即使有多位制图编辑参与制图工作，也可以得到一致的制图风格。《水泥》在采用CorelDRAW制图的工作中，经过反复摸索和实践，形成了一套规范和流程，提高了制图质量和效率。现对CorelDRAW在制图工作中的规范化设置及应用技巧进行介绍，供各位同仁参考。
1 CorelDRAW的规范化设置
《水泥》正文的页面大小为210mmX297mm，版心大小为174mmX250mm，采用双栏布局，栏宽83mm，栏间距离为8mm，页面的参数见图1。

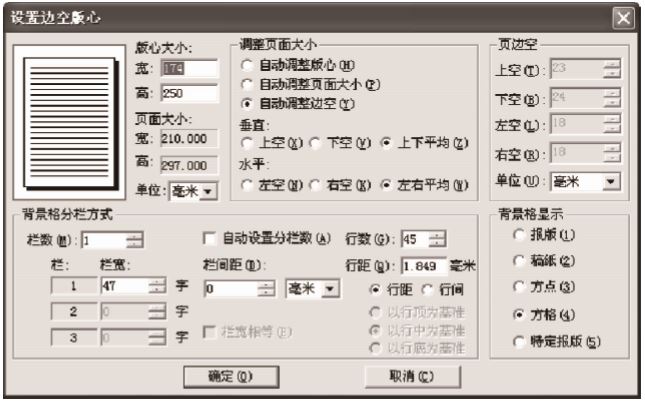

图1 水泥;杂志的页面参数
1.1 图片的处理
由于版面所限，规定单栏图片宽度不超过83mm，通栏图片宽度不超过165mm。一般来说，需要处理的图片包括以下类别。
1.1.1 照片图此类图片包括：照片，如设备的现场照片、扫描电子显微镜照片等;截图，如DCS中控界面的截图、软件操作界面的截图、X射线衍射图谱的截图等。此类图片在CorelDRAW中导出的时候，对其处理原则是在分辨率足够(≥300dpi)的前提下，尽量保持其原貌，并优化细节，如设备现场照片要调整其水平度避免歪斜，减少背景干扰，微调其色调和对比度;对各类截图则要求图片清晰，如果原始图片为彩色照片。当采用灰度出图不足以展现其细节时，则应将其输出为CMYK图，导出格式见图2，导出效果见图3。

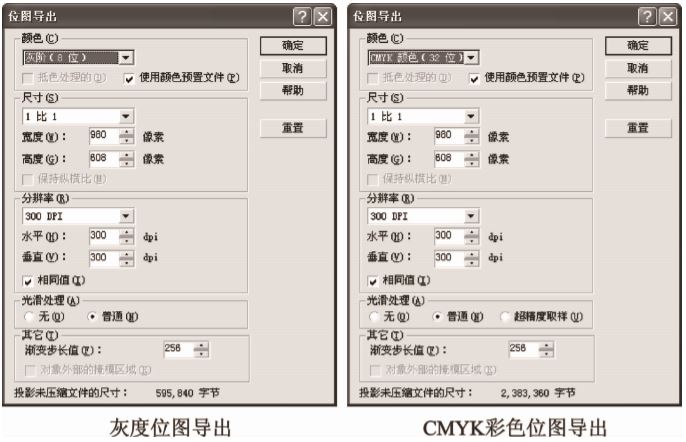

图2 灰度图和彩图的出图格式

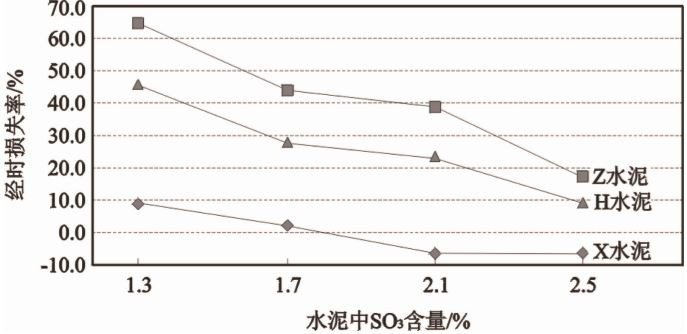

图3 位图制图后导出的效果
此类图片包括：Excel制成的图形、AutoCAD制成的图形、X射线衍射图谱的源文件、设备的线条图、工艺流程图等。这类图片是期刊图片的重要部分，《水泥》对其的规范化做出了详细的规定。
(1)线条和填充线条的粗细通过对比可以更好地展现对象的细节，统一将设备的轮廓线设定为粗实线(0.176mm)，将指引线、箭头线、剖面线设定为细实线(0.076mm)，表示物料流向的线条采用细实线(0.076mm)，表示气流流向的线条采用细虚线(0.076mm)，此外对双点划线、点画线、箭头等的用法也做出了规定;对需要填充的部分，一般采用30%-50%灰度进行填充。
(2)设备图例的规范化
制图工作中会牵涉到很多设备、部件、图例等，为了尽可能地统一这些设备的画法，参照机械设备的图形和轮廓，制作了一个图形库，将制图中可能用到的设备、部件、图例、工艺流程等，按照该设备的名称命名文件，便于查找，经统一制作后放在这个图形库中，在制图时，可以随时调用这些模板文件，从而确保制图风格的统一以及准确度。当遇到新的设备图片时，及时制作其矢量图并保存在图形库中。
(3)图片的比例
图片的比例是否协调也会影响到图片的美观程度，在空间允许的情况下，设备的线条图应避免过于疏松，也应避免太过紧凑，并注意控制图内的各个设备的相对比例以免不协调，对于线条图，最好能控制其高长比为0.618。
1.2 图片中的文字格式
图片中的文字同样会影响到图片的整体效果，《水泥》规定图片中的文字为。号字，下角采用4号字，中文采用宋体，英文采用Times New Roman，文字统一采用(0.03mm的实线进行轮廓填充。图片中的文字效果和比例示例见图4。

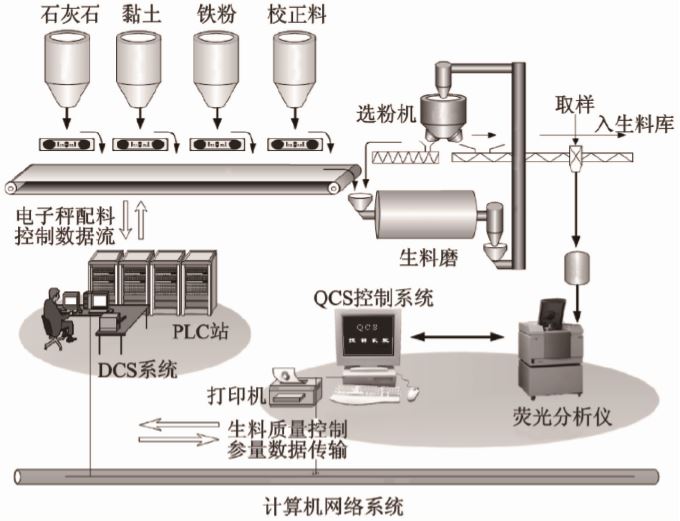

图4 图片的文字和比例效果
2 CorelDRAW X6兼容AutoCAD、PDF文件的功能
2.1 AutoCAD转为PDF的需求
AutoCAD(Auto Computer Aided Design)是建筑行业和机械行业中的常用软件，其标准文件格式为DWG格式，但其普及度不高，也不太适合用于查看图形。而PDF(便携文档格式)文件由于具有极佳的阅读质感和效果，是用户普遍采用的软件。在期刊收稿工作中，也会经常遇到作者将DWG文件转换为PDF文件后投稿，便于编辑可以用来打印出清晰文档。
2.2 AutoCAD转为PDF及用于CorelDRAW的方法
AutoCAD可以通过pdfFactory Pro(虚拟打印机)直接生成PDF文件，也可以通过内置的PDF绘图仪，利用虚拟打印机的DWG To PDF.pc3选项，生成PDF文件，或者通过第三方软件进行转换，都可以生成效果极佳的PDF文件。但是，当采用低版本的CorelDRAW软件制图的时候，这种被转换为PDF文件无法直接编辑。如果作者没有DWG源文件，制图编辑就只能通过描图的方法重新制图，不但费时费力，而且效果欠佳。当前Windows XP所能支持的最高版本的CorelDRAW是2013年推出的X6版，这一版本中，CorelDRAW兼容性得到显著提高，可以直接打开PDF文件，并将其中的AutoCAD图形转为矢量图，也可以直接打开DWG文件获得其中的矢量图形。如果期刊插图是采用CorelDRAW的低版本制图，那么，就可以通过CorelDRAWK，的这项功能，打开PDF文件后，将文件转为可编辑状态，然后拷贝到低版本的CorelDRAW中进行制图，或者直接打开源文件为DWG格式的文件，对其进行编辑，这将给期刊制图工作带来极大的便利，见图5。

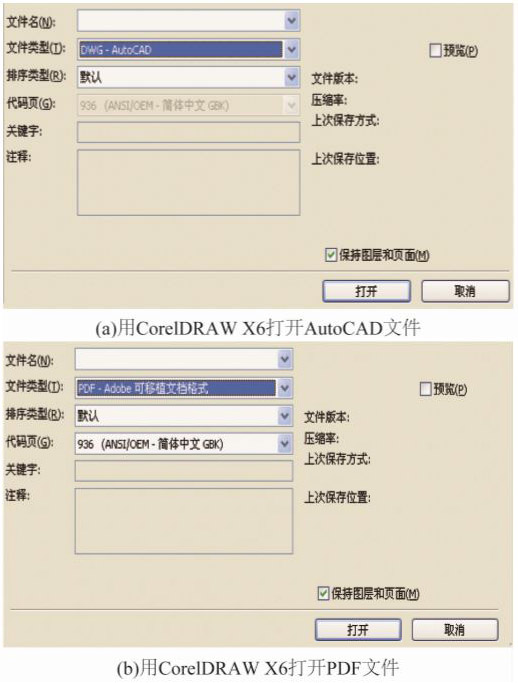

图5 用CorelDRAW X6打开不同类型文件
期刊制图工作中，经常会遇到一些复杂的线条，例如X射线衍射分析图谱，这类图谱的特点是如果直接采用位图文件格式，有时分辨率不够，印刷效果不好，而如果采用手绘方式描图，又极其繁琐，工作量很大，并且误差也大;还有一类位图图片虽然结构清晰，层次分明，但由于图片包含内容太多，重新描图也比较困难。针对这种情况，CorelDRAW X6内置了更高识别率的自动临摹绘图功能，可以对这类位图文件进行自动临摹，从而实现了位图到矢量图的转化。通过设置以后，CorelDRAW X6能够迅速地把位图文件转化为矢量图文件，方便进一步编辑，也可以保证出图效果，见图6。

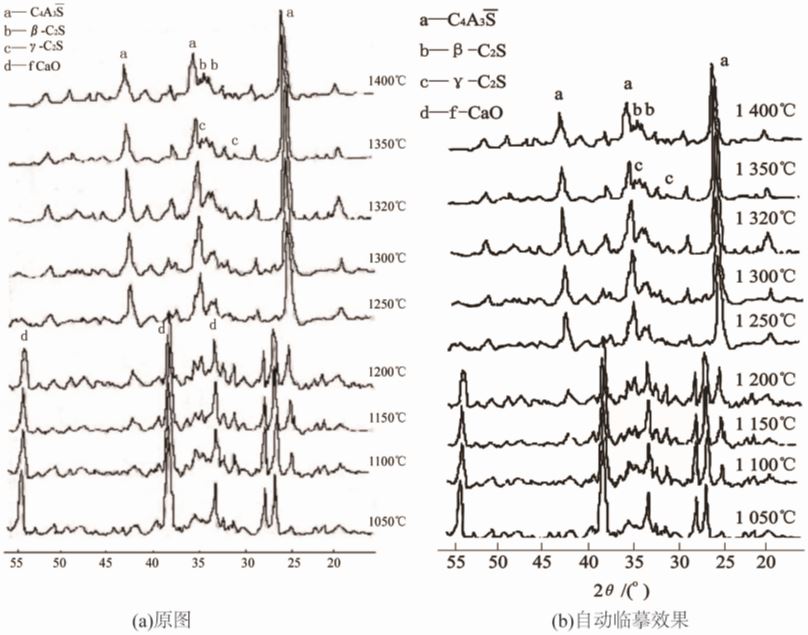

图6 CorelDRAW X6的自动描图效果对比
4 CorelDRAW X6的自定义功能
4.1 自定义快捷键
在CorelDRAW X6的制图工作中，一些常用功能有快捷键，多数功能则没有快捷键，而系统自带的快捷键往往不够方便，有的是位置过高不方面每次调取，例如“手绘工具”，其系统快捷键为“F5”，“轮廓笔”的系统快捷键是“F12”;有的快捷键组合过于繁琐，例如“轮廓图”的系统快捷键是“Ctrl+F9”。在繁琐的制图工作中，这样的快捷键就显得不够简洁，如果能根据常用功能的使用频率和功能分类，对其进行自定义快捷键设置，可以大大提高工作效率，CorelDRAW X6的自定义快捷键功能可在“工具箱-自定义-命令”进行设置，示例见图7。

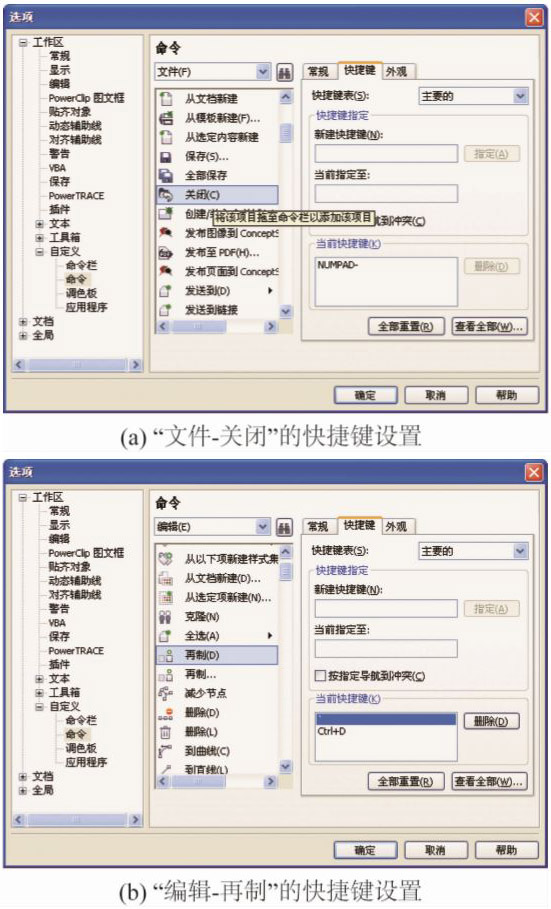

图7 自定义快捷键设置的两个例子
4.2 文档的自定义样式
CorelDRAW也支持文档的自定义样式，以CorelDRAW8.6版本为例(CorelDRAW X6版本也可在“工具-对象样式”中设置)，通过设置文档样式，可以在每次新建页面制图的时候，当前页面默认为自定义文档样式，而不需要每次重新设置，设置位置在“工具-选项-文档-样式”中，在子选项“默认美术字”中，可以直接设置文字的字体、字号以及轮廓色和粗细，例如：字体为“Times New Roman(此字体可以在汉字为默认的宋体的情况下，英文自动变为更美观的Times New Roman)，字号为7point，轮廓为(0.03mm，颜色为黑色;在子选项“默认图形”中可以直接设置轮廓的颜色和线宽，例如：轮廓色为红色，线宽为0.076。设置完毕后，在新建页面中，输入文字以及使用线条，则文字自动转换为所设置的样式，非常方便，尤其对于一本期刊的制图工作，由于期刊要保持风格的统一，往往制图的规范也是统一的，成功设置了默认的文档样式，就一次性地完成了大量的重复劳动。
5 结语
采用CorelDRAW进行期刊制图的工作中，应该设置制图规范并执行，此外制图编辑可以根据实际需要，利用CorelDRAW新版本的高兼容性来协同处理其他制图软件生成的图形文件，同时也不要忽视CorelDRAW自带的便捷功能，通过前期细致的设置，给之后的制图工作创造便利。
